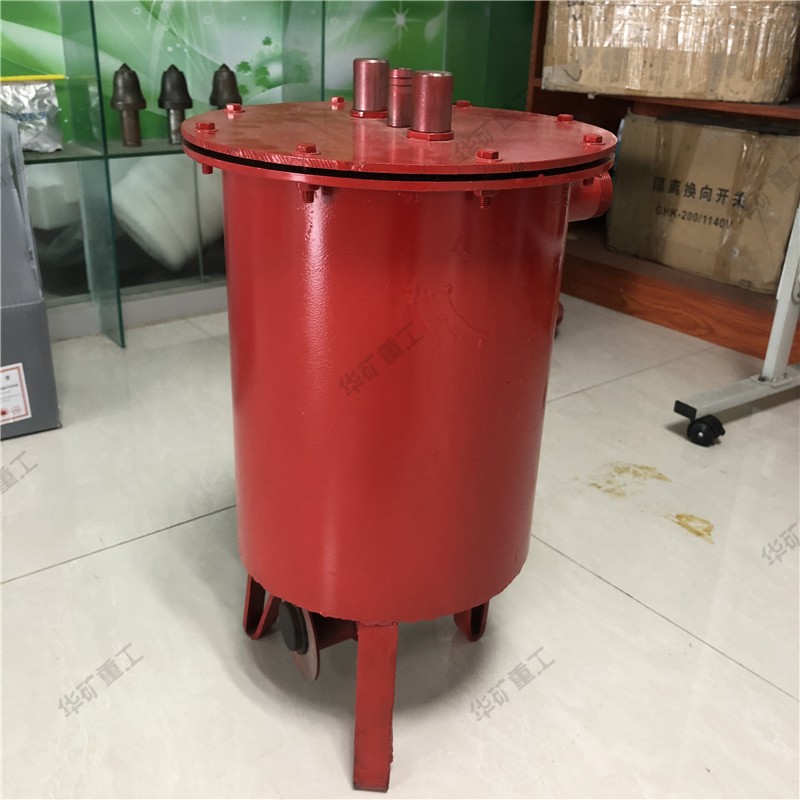

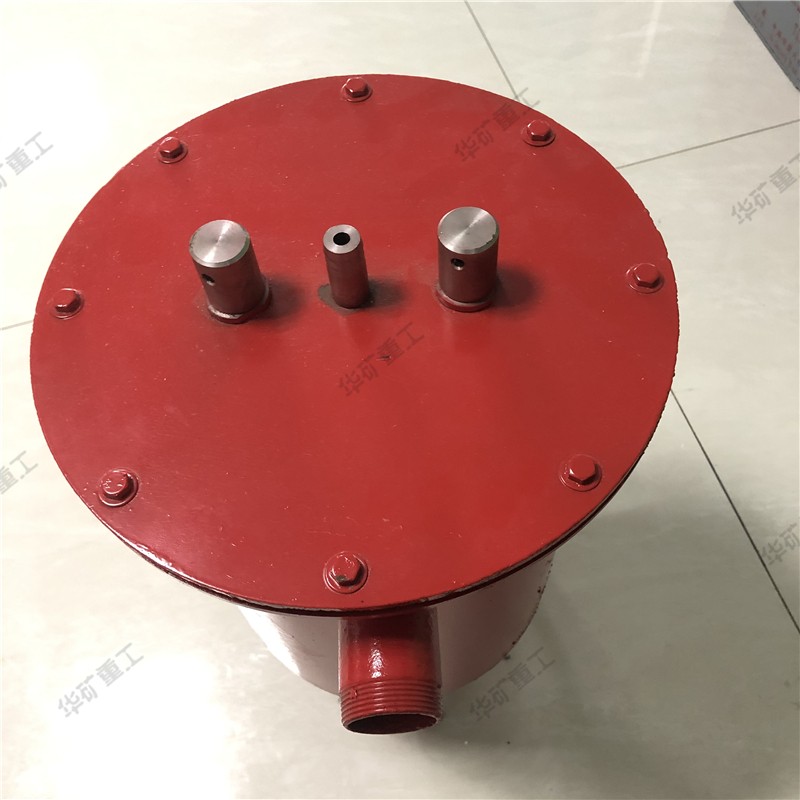

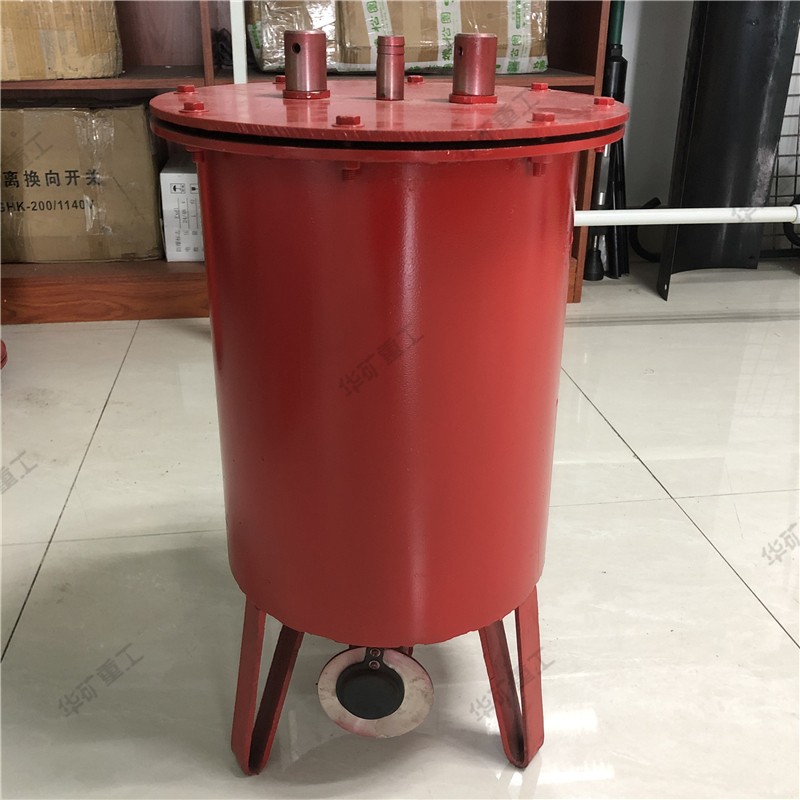

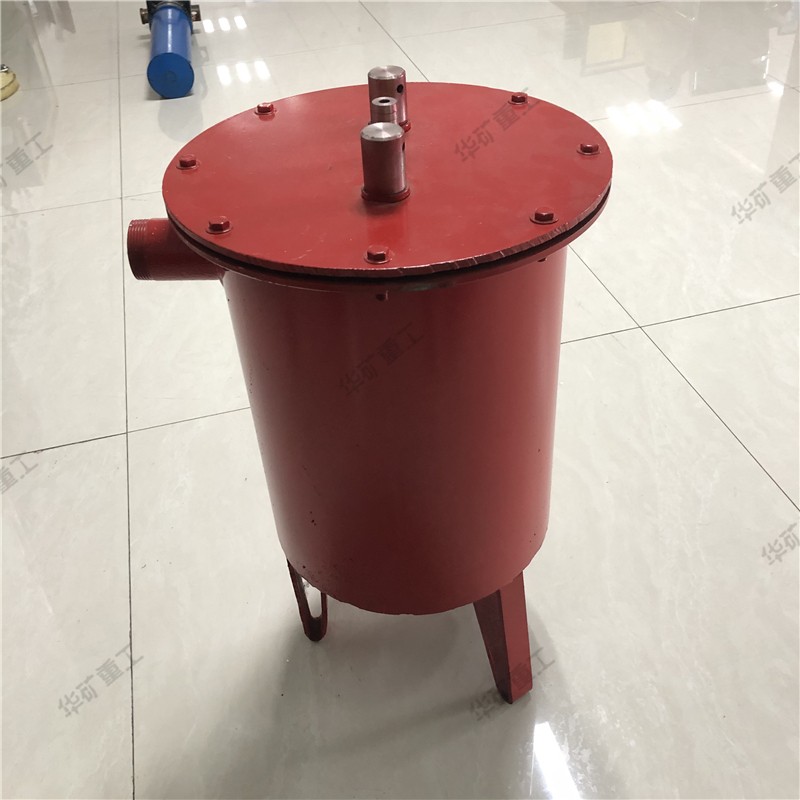

負壓放水器

負壓放水器產品簡介：

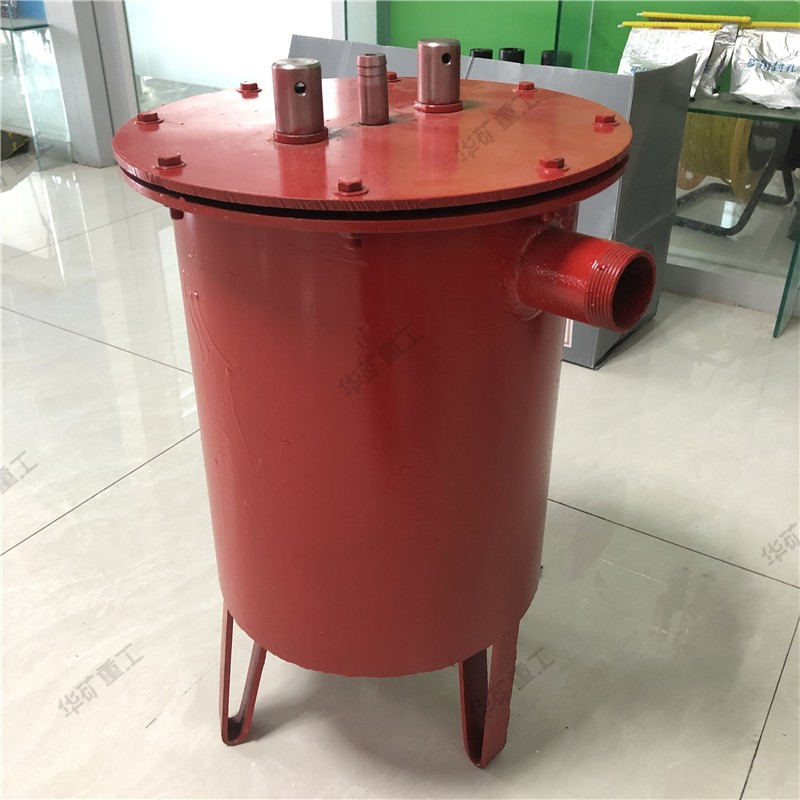

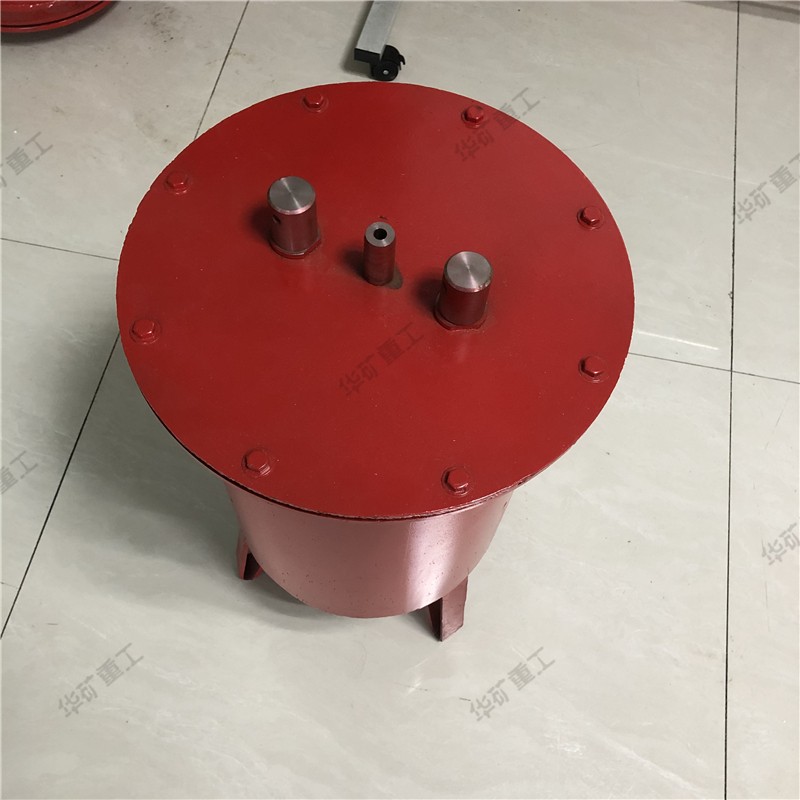

CWG－FY負壓自動放水器主要由通大氣閥、負壓平衡管、托盤、側導向桿、磁鐵、中心導向桿、外筒、放水閥保護罩、放水閥、導向座、浮漂、進水閥等組成。

負壓放水器使用方法：

1. 自動放水器安裝在管路的低洼處。

2. CWG－FY型負壓自動放水器的進水管直接與抽放管路連接（管路下部焊一節2'短節）

3. CWG－FY型負壓自動放水器的安裝地點管路上部焊上一個1／2'的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），下部焊接一個1.5'的管短節

4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5.連接管可以用夾布膠管或鋼管.

6.如果抽放管路內臟污較多，在管路與放水器之間要安裝一個沉淀器，沉淀器由用戶自備。沉淀器一個進水口（1.5'），一個出水口（3／4'），只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝沉淀器。

7.放水器進水口必須低于管路底部。

8.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

負壓放水器產品參數：

型號 CWG－FY

適用負壓范圍：0～-0.09Mpa

自動放水速度：7L／min（間歇放水）

外形尺寸（長×寬×高）： 415*330*440 mm

重 量： 約31kg
