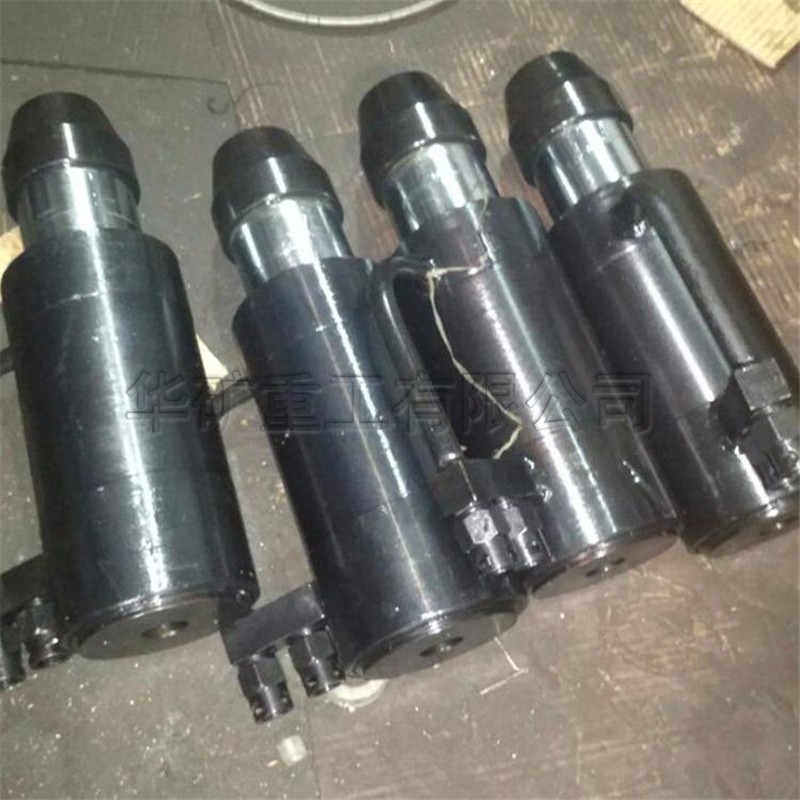

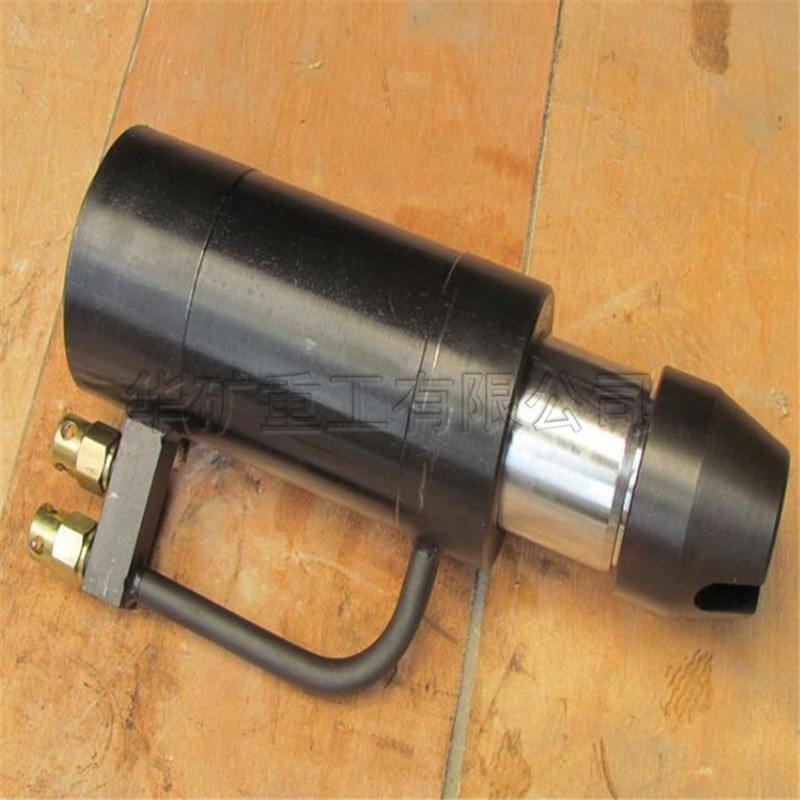

張拉千斤頂

張拉千斤頂產品介紹：

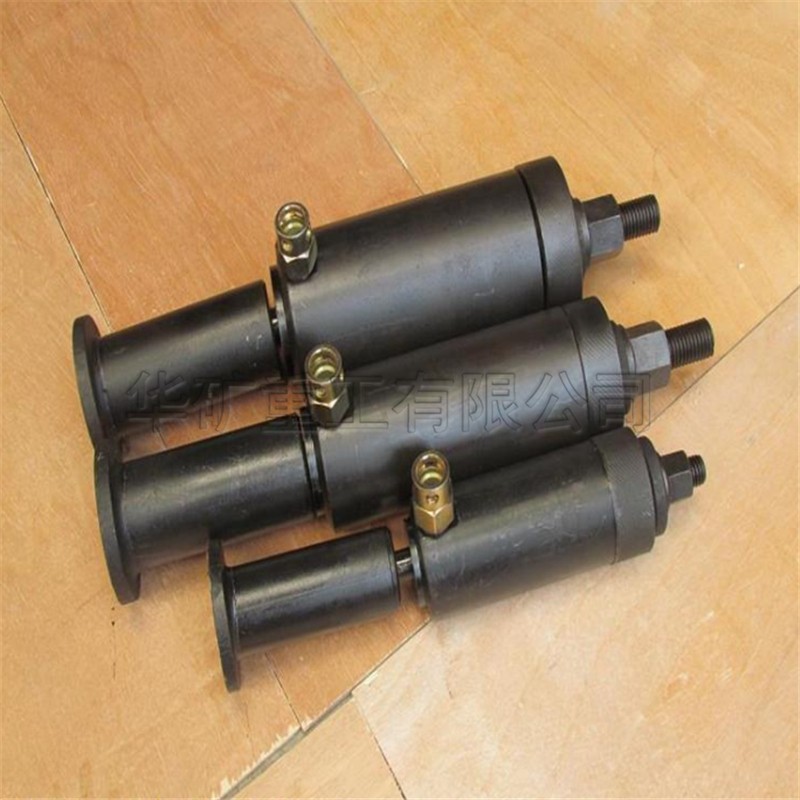

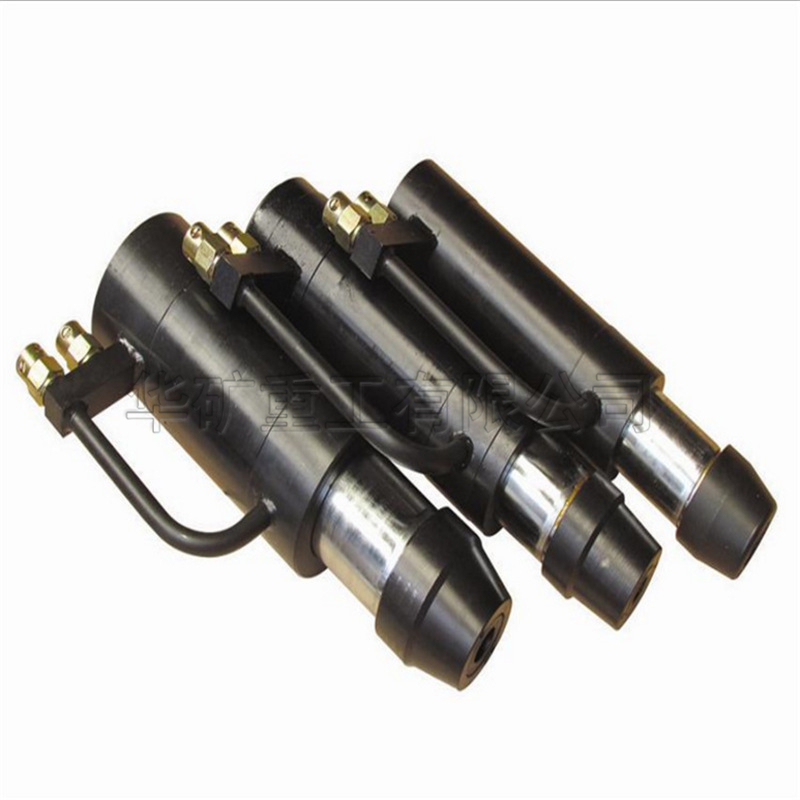

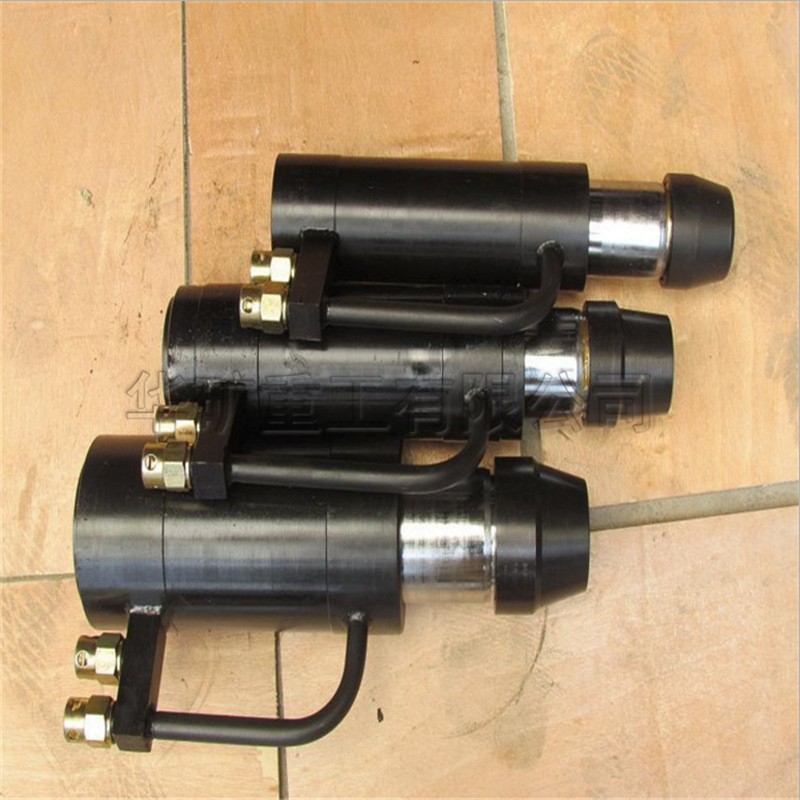

張拉千斤頂是用于張拉鋼鉸線等預應力筋的千斤頂。預應力千斤頂均為穿心式液壓雙作用千斤頂，預應力千斤頂需和高壓油泵配合使用，張拉和回頂?shù)膭?dòng)力均由高壓油泵的高壓油提供。根據結構的不同又分為前卡千斤頂和普通穿心式千斤頂。預應力千斤頂結構緊湊，張拉時工作平穩，油壓高，張拉力大，廣泛應用于公路橋梁、鐵路橋梁、水電壩體、高層建筑等預應力施工工程。

張拉千斤頂工作原理：

千斤頂有外殼、大活塞、小活塞、扳手、油箱等部件組成。工作原理是扳手往上走帶動小活塞向上，油箱里的油通過油管和單向閥門被吸進小活塞下部，扳手往下壓時帶動小活塞向下，油箱與小活塞下部油路被單向閥門堵上，小活塞下部的油通過內部油路和單向閥門被壓進大活塞下部，因杠桿作用小活塞下部壓力增大數十倍，大活塞面積又是小活塞面積的數十倍，有手動產生的油壓被擠進大活塞，有帕斯卡原理知大小活塞面積比與壓力比相反。這樣一來，手上的力通過扳手到小活塞上增大了十多倍(暫按15倍)，小活塞到大活塞力有增大十多倍(暫按15倍)，到大活塞（頂車時伸出的活動部分）力量=15X15=225倍的力量了，假若手上用每20公斤力，就可以產生20X225=4500公斤（4.5噸）的力量。工作原理就是如此。當用完后，有一個平時關閉的閥門手動打開，油就靠重量將油擠回油箱。

張拉千斤頂產品參數：

  型號                YCD-180         YCD-200
  額定油壓 MPa           63            63
  額定張拉力 KN          180            200
  承壓面積 cm2           30.44          37.68
  工作行程 mm            150             150
  穿孔直徑 mm            17            21
  質    量 kg          14            20
  結構形式              雙作用         雙作用
  液壓油標號               32號液壓油        32號液壓油
