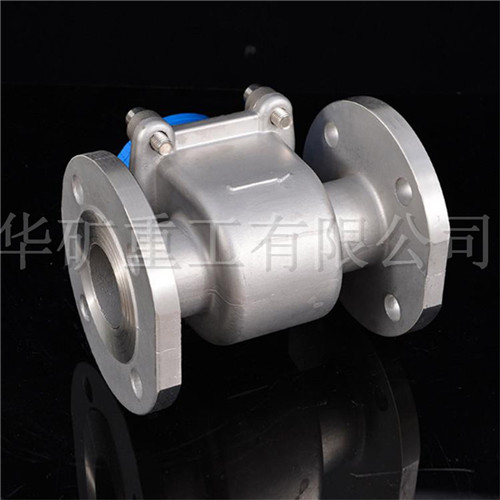

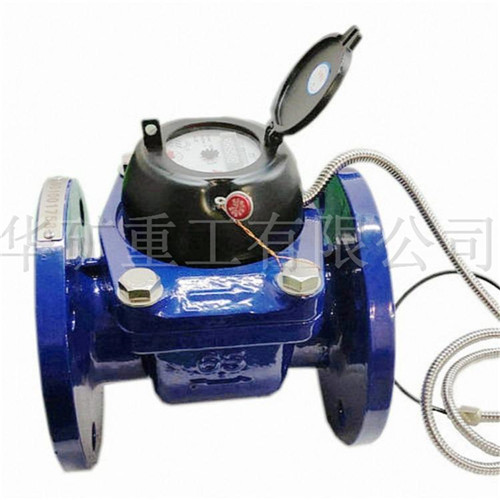

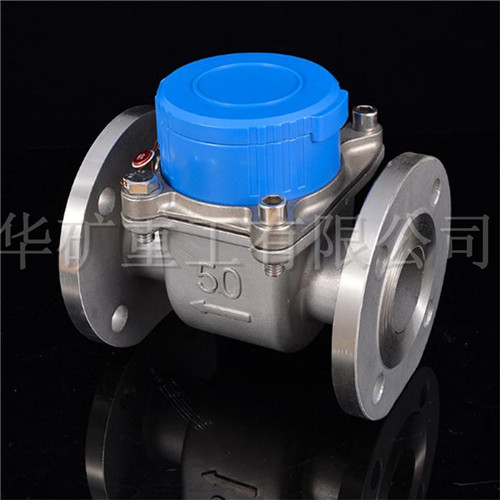

螺翼式水表

　一、概述

　　本系列水表是一款經典成熟的產品，其外型美觀，采用字輪與指針組合顯示，讀數直觀簡單，結構先進，計量精度高，性能穩定，使用壽命長。

　　二、性能參數

　　1、溫度等級：冷水表：T30；熱水表：T30/T90

　　2、壓力等級：MAP10

　　3、壓力損失等級：Δp63

　　4、上游流場敏感度等級：U10

　　下游流場敏感度等級：D5

　　5、流量參數

　　公稱口徑 量程比R 過載流量Q4 常用流量Q3 分界流量Q2 *小流量Q1 *小讀數 讀數

　　mm Q3/Q1 m3/h m3

　　15 80 3.1 2.5 0.050 0.031 0.00005 99,999

　　100 0.040 0.025

　　20 80 5 4 0.080 0.050 0.00005 99,999

　　100 0.064 0.040

　　25 80 7.9 6.3 0.126 0.079 0.00005 99,999

　　100 0.101 0.063

　　32 80 12.5 10 0.200 0.125 0.00005 99,999

　　100 0.160 0.100

　　40 80 20 16 0.320 0.200 0.00005 99,999

　　100 0.256 0.160

　　50 80 31 25 0.500 0.313 0.00005 99,999
